Описание
Особенности и преимущества соединительной коробки УСК 12.К
- Удобство монтажа
- Высокая термостойкость
- Не подвергается коррозии
- Применяется для всех типов саморегулирующихся электрических нагревательных лент
- Исключает риск повреждения нагревательных лент в местах заделки
Назначение УСК 12.К ССТ:
- Коробка УСК 12.К предназначена для подключения кабелей системы управления электрообогревом.
- Коробка позволяет выполнить подключение одного или двух кабелей управления, от 1 до 3-х датчиков температуры и вывода от 1 до 2-х датчиков температуры.
- Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
- Кабельные вводы коробки предназначены для подключения небронированных кабелей диаметром от 7 до 18 мм и бронированных кабелей диаметром от 12,5 до 20,5 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2.
1 – кабель передачи данных и сигналов
2 – соединительная коробка УСК 12.К
3 – установочный провод датчика
4 – датчик температуры
5 – рукав (защитная трубка)
6 – устройство ввода под теплоизоляцию

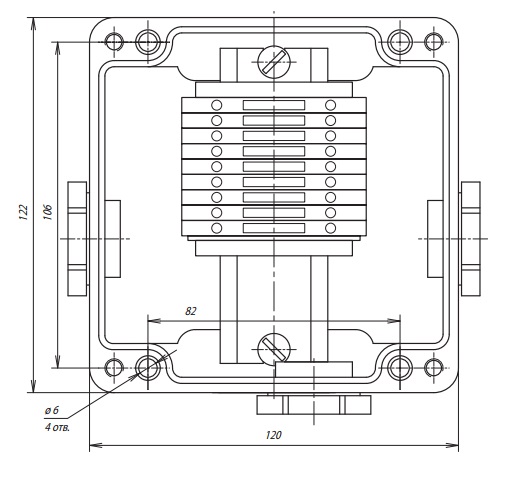

Номинальные размеры соединительной коробки УСК 12 К
Особенности:
- Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
- Имеет сертификат соответствия ГОСТ Р для применения во взрывоопасных зонах
- Удобство монтажа
Высокая термостойкость
- Высокая механическая прочность
Не подвергается коррозии
Подробности сертификации УСК 12.К:
- Сертификат соответствия с маркировкой взрывозащиты 2ExellT3...T6 X №РОСС RU.ГБ05.В02803
- Разрешение на применение системы электрического обогрева «Тепломаг» во взрывозащищенном исполнении № РРС 00-37575
Комплект поставки коробки УСК12.К:
- Корпус коробки УСК 12.К – 1шт.
Заглушка VP M25-EXE SW - 3 шт.
Кольцо уплотнительное М25 (Прокладка GWDR М25 NP) - 3 шт.
Коробка упаковочная со стикером - 1 шт.
Руководство по эксплуатации. Паспорт - 1 шт.
Комплектующие и их количество выбираются исходя из требований спецификации
Дополнительные изделия (заказываются отдельно): Кабельные вводы, кольца заземления, контргайки и уплотнения – для непосредственного ввода саморегулирующейся электрической нагревательной ленты в соединительную коробку. Хомут металлический PFS/3 – для крепления коробки на трубопроводе. Комплект для саморегулирующихся электрических нагревательных лент – выбирается в зависимости от типа применяемой ленты.
Информация для заказа УСК 12.К:
Гарантийный срок 1 год с момента продажи
Заказать соединительную коробку УСК 12.К, производства завода ССТ можно на нашем сайте по выгодной цене с быстрой доставкой во все регионы России. Выдается гарантия от производителя, вся продукция имеет сертификаты соответствия. Если нужна консультация по приобретаемому товару, обратитесь к нашему специалисту по телефонам на сайте или оставьте заявку онлайн. Оптовым компаниям скидка.
Характеристики
Габаритные размеры
122×120×91,5 мм
Климатическое исполнение
УХЛ1
Маркировка взрывозащиты
1Ex e IIC T3…T6 Gb X
Страна производитель
Россия
Диапазон температур окружающей среды, °С
-50…+50 °С
Макс. рабочее напряжение, В
до 550 В
Производитель
Специальные системы и технологии
Размеры
122 × 120 × 91,5 мм
