Резистивный vs саморегулирующийся кабель: что выбрать

Зимой трубы замерзают, кровли обрастают сосульками, технологические линии встают. Выбор греющего кабеля решает, будет ли система работать 10 лет без вмешательства или превратится в источник постоянных расходов. В статье разберем, какой кабель подойдет для водопровода, кровли, промышленных трубопроводов и теплых полов. Без общих фраз — только параметры, цифры и конкретные решения.

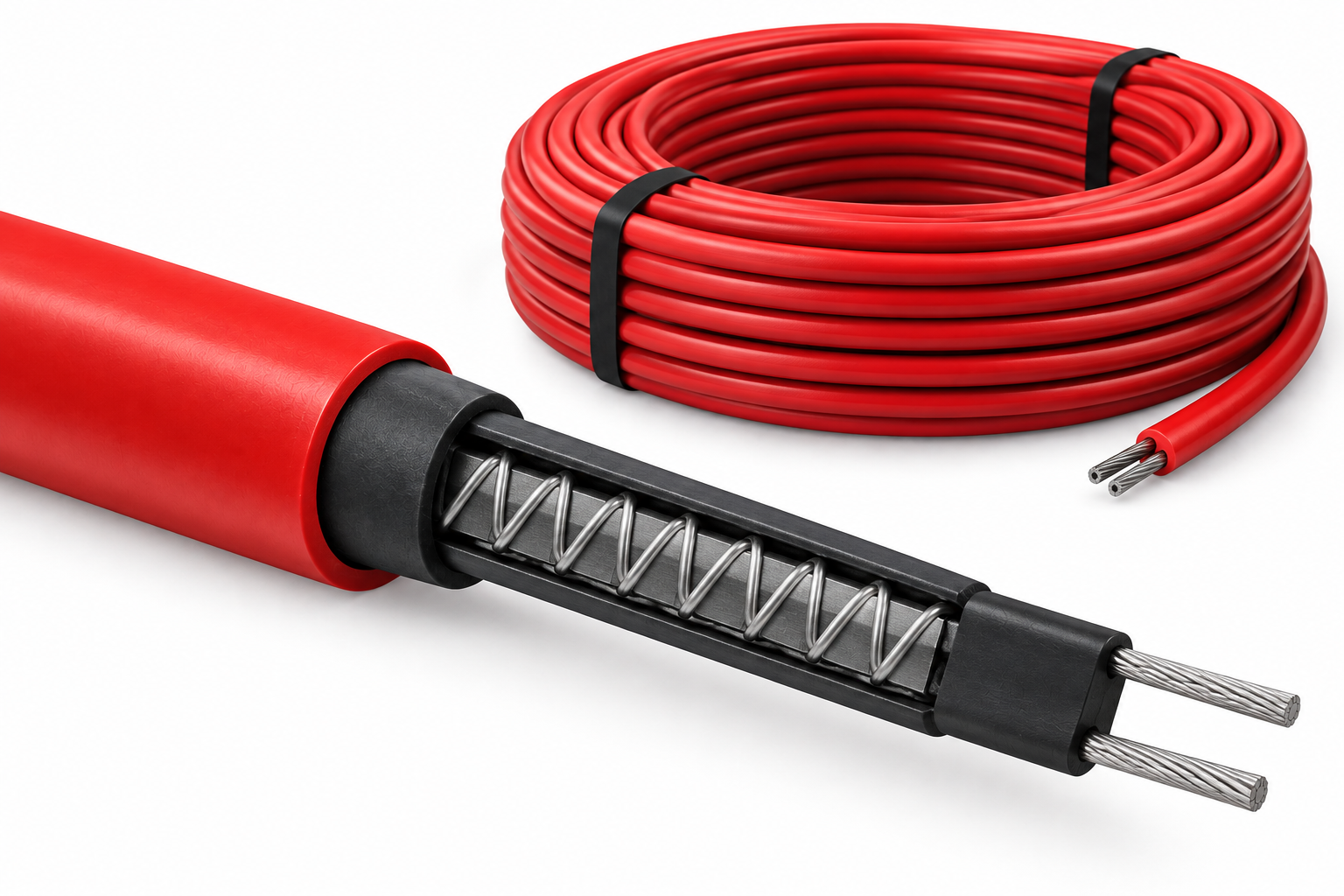

Как работает резистивный кабель

Резистивный кабель — это проводник с постоянным электрическим сопротивлением. Через него пропускают ток, проводник нагревается, тепло передается трубе или кровле. Мощность нагрева задается на заводе и не меняется в процессе работы.

Главная черта резистивного кабеля — фиксированная мощность по всей длине. Если на заводе указано 17 Вт/м, то каждый метр будет выделять ровно 17 Вт независимо от температуры воздуха, толщины льда или теплоизоляции трубы.

Конструкция простая: одна или две нагревательные жилы (нихром или медный сплав с присадками), изоляция из фторполимера или силикона, экранирующая оплетка, внешняя оболочка. Например, резистивный кабель RTS выдерживает температуру до +250°C и применяется во взрывоопасных зонах.

Поскольку мощность не регулируется самим кабелем, для управления нужен внешний терморегулятор с датчиками температуры. Без него система будет греть постоянно: при −30°C и при +5°C — одинаково. Это ведет к перерасходу электроэнергии и избыточному нагреву.

Риски и ограничения резистивного кабеля

1. Перегрев резистивного кабеля — главная опасность. Если два витка кабеля соприкасаются или накладываются друг на друга, в месте перехлеста температура резко растет. Изоляция разрушается, возможно короткое замыкание или возгорание. Поэтому резистивный кабель нельзя укладывать с пересечениями — только параллельными линиями с заданным шагом.

2. Второе ограничение: резистивный кабель поставляется готовыми секциями фиксированной длины. Нарезать его на объекте нельзя — сопротивление изменится, мощность выйдет из расчетного диапазона. Если секция 50 м, а труба 47 м, либо мотают с запасом, либо заказывают индивидуальную секцию.

3. Третий нюанс. При обрыве или выходе из строя одного участка заменить только поврежденный отрезок не получится. Меняется вся секция целиком.

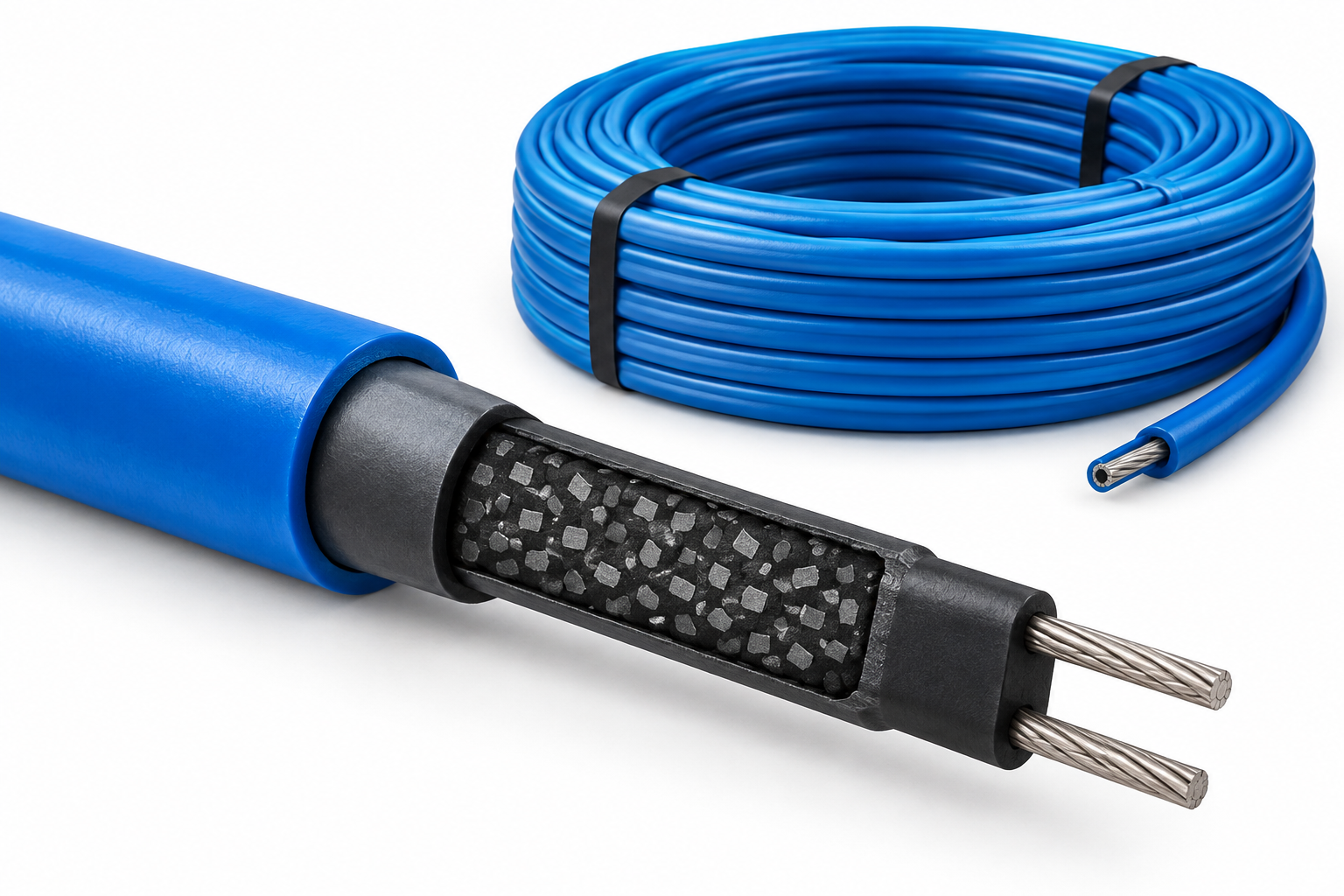

Как работает саморегулирующийся кабель

Внутри саморегулирующегося кабеля — две медные жилы и полупроводниковая матрица между ними. Матрица состоит из графита и полимера. Когда температура падает, сопротивление матрицы уменьшается, ток растет, и кабель выделяет больше тепла. Когда температура повышается — сопротивление растет, ток падает, нагрев снижается.

Это свойство работает локально: холодный участок трубы получает больше тепла, теплый — меньше. Один и тот же кабель на разных участках трассы может выдавать разную мощность.

Важный вопрос при монтаже: можно ли перехлестывать саморегулирующийся кабель? Да. В местах пересечения витков мощность автоматически падает, потому что температура там выше. Риск перегрева исключен. Это упрощает укладку на сложных участках: арматура, фланцы, вентили, ендовы кровли.

Еще одно преимущество — нарезка по длине прямо на объекте. Кабель отрезают ножницами до нужного размера, оконцовывают соединительными муфтами и подключают. Остатки не выбрасываются, а используются на других участках.

Плюсы и минусы саморегулирующегося кабеля

Преимущества:

1. Автоматическая регулировка мощности без внешней автоматики.
2. Возможность перехлеста и укладки на сложных участках.
3. Нарезка на объекте без потери характеристик.
4. Экономия электроэнергии до 30–50% по сравнению с резистивным кабелем без терморегулятора.
5. Не требует постоянного контроля: включил и забыл.
6. При выходе из строя участка заменяется только поврежденный отрезок.

Недостатки:

1. Цена погонного метра выше резистивного в 1,5–3 раза.
2. Максимальная мощность на метр ниже, чем у высокотемпературных резистивных кабелей.
3. Полупроводниковая матрица со временем деградирует: через 15–20 лет мощность может снизиться на 10–15%.
4. Требуется правильный расчет максимальной длины цепи: при превышении пусковой ток перегружает автомат.

Сравнение греющих кабелей: таблица

Разница между резистивным и саморегулирующимся кабелем на практике

Возьмем типовую задачу: обогрев водопровода длиной 20 м, диаметр трубы 32 мм, минимальная температура −25°C, теплоизоляция 30 мм.

Резистивный кабель 17 Вт/м:

• потребление — 20 м × 17 Вт = 340 Вт постоянно при включении;
• за сутки работы — 8,16 кВт·ч;
• за зимний сезон (150 суток) — 1224 кВт·ч;
• нужен терморегулятор, иначе расход будет максимальным постоянно;
• монтаж — секция 20 м заказывается на заводе или подбирается ближайшая стандартная.

Саморегулирующийся кабель 16 Вт/м (номинал при +10°C):

• при −10°C выдает около 35 Вт/м, при 0°C — 25 Вт/м, при +10°C — 16 Вт/м;
• средневзвешенное потребление за сезон — примерно 30% ниже номинала;
• за сезон — около 850 кВт·ч (экономия — 374 кВт·ч);
• при тарифе ~8 р/кВт·ч разница составит около 3000 рублей за сезон, а за 10 лет — 30 000 рублей;
• монтаж — отрезали 20 м на объекте, оконцевали, подключили.

Что лучше: резистивный или самрег под конкретную задачу

Выбирайте резистивный кабель, если:

1. Нужна мощность свыше 60 Вт/м (промышленные трубопроводы с вязкими средами, пропарка).
2. Температура обогрева должна достигать +150…+250°C.
3. Бюджет ограничен, а система простая: теплый пол, прямая труба без арматуры.
4. Есть возможность установить качественный терморегулятор и датчики.

Выбирайте саморегулирующийся кабель, если:

1. Трубопровод сложной конфигурации с вентилями, фланцами, переходами.
2. Обогрев кровли и водостоков, где кабель пересекается в ендовах и желобах.
3. Разные участки трассы находятся в разных температурных зонах (часть внутри здания, часть снаружи).
4. Нужна экономия электроэнергии без сложной автоматики.
5. Монтаж выполняется своими руками без инженерных расчетов.

Энергоэффективность: сколько реально сэкономит самрег

Энергоэффективность саморегулирующегося кабеля — не маркетинговый ход, а измеримый параметр. При температуре окружающей среды выше нуля кабель снижает мощность в 2–3 раза относительно номинала. В теплую зиму система работает вполсилы, в сильные морозы — на полную.

Резистивный кабель без терморегулятора потребляет 100% номинальной мощности постоянно. С терморегулятором — включается и выключается, но в рабочем режиме все равно выдает фиксированную мощность.

Реальная экономия саморегулирующегося кабеля по сравнению с резистивным без автоматики — 30–50%. По сравнению с резистивным + терморегулятор — 15–25%. Срок окупаемости разницы в цене покупки — 2–4 сезона.

Срок эксплуатации и надежность

Срок эксплуатации резистивного кабеля — 20–25 лет при условии правильного монтажа без перехлестов и качественной изоляции. Саморегулирующийся кабель служит 15–20 лет. Разница объясняется деградацией полупроводниковой матрицы под действием температурных циклов и УФ-излучения.

Однако срок службы саморега увеличивается при использовании качественных оболочек. Например, кабель FINE Korea GRX 40-2CR имеет защиту от ультрафиолета и гарантию 10 лет. Кабели ССТ PREMIUM линейки ВТС с фторполимерной оболочкой сохраняют характеристики более 20 лет даже в агрессивных средах.

Какой кабель выбрать: итоговые рекомендации

Выбор между резистивным и саморегулирующимся кабелем определяется не ценой за метр, а стоимостью владения на 10 лет. Резистивный кабель дешевле при покупке, но требует точного расчета, терморегулятора и аккуратного монтажа без перехлестов. Саморегулирующийся кабель дороже на старте, но окупается за 2–4 сезона за счет экономии электроэнергии, простоты монтажа и отсутствия риска перегрева.
