Монтаж греющего кабеля на трубу снаружи своими руками

Труба лопнула зимой — не неудача, а результат отложенной на потом защиты от замерзания. Ремонт водопровода в мороз обходится в разы дороже системы обогрева из-за вскрытия, сварки и отогрева, а через неделю — повторный случается прорыв на соседнем участке. Выгоднее и надежнее сделать все заранее: проложить саморегулирующийся кабель снаружи трубы, зафиксировать его, утеплить и забыть о проблеме на 15–20 лет. В этой статье — монтаж греющего кабеля на трубу снаружи без вызова монтажников. Расскажем:

• какие материалы купить;
• чем крепить;
• как уложить (в одну нитку или по спирали);
• какой толщины взять утеплитель под ваш климат и так далее.

Почему стоит выбрать саморегулирующийся кабель

Саморегулирующийся кабель устроен так: между двумя медными жилами лежит полупроводниковая матрица. На холодном участке трубы сопротивление матрицы падает, ток растет — и этот участок греет сильнее. На теплом — мощность снижается автоматически. На практике это дает три выгоды:

• перехлест витков не грозит перегревом — в месте пересечения кабель просто снижает мощность;
• кабель режется на объекте на любую длину без потери характеристик;
• расход электроэнергии ниже, чем у резистивного, на 30–50% за сезон.

Наружный монтаж саморегулирующегося кабеля проще резистивного: не нужно точно выверять шаг укладки до сантиметра и бояться самопересечений на кранах и фланцах. Для бытового водопровода подойдет TERM-L 17 — у него рабочая температура +65 °C, защита IP67 и гарантия 5 лет. Для промышленных трасс с повышенными теплопотерями берите TERM-М 30: мощность 30 Вт/м, рабочая температура до +120 °C, монтаж возможен при −40 °C. Еще вариант для обогрева трубопроводов — корейский LAVITA GWS 10-2 с температурным классом Т6.

Что купить перед монтажом

Список материалов на типовой объект:

• саморегулирующийся кабель — длина трассы плюс запас на арматуру, заделки и подключение;
• комплект концевой заделки — без нее включать кабель нельзя;
• соединительная муфта для подключения к силовому кабелю;
• крепежная лента из стеклоткани — 1 рулон на 40–50 м трассы;
• алюминиевый скотч шириной 50 мм;
• силовой кабель сечением 1,5–2,5 мм2 — по длине от щита до узла подключения;
• УЗО и автоматический выключатель;
• терморегулятор — необязателен, но сокращает расход энергии в межсезонье.

Из инструментов понадобятся: нож, пассатижи, бокорезы, строительный фен, мультиметр. С таким набором греющий кабель на трубу своими руками укладывает человек без опыта электромонтажа. Вся работа — это размотка, фиксация, муфты и утепление.

Подготовка: три правила до начала работ

Первое. Соблюдайте температуру монтажа из паспорта кабеля. Для серии TERM-L минимум — −10 °C. На морозе оболочка дубеет, а саморегулирующаяся матрица повреждается при изгибе. Если монтировать нужно зимой, согрейте кабель феном перед размоткой.

Второе. Труба должна быть очищена от грязи, ржавчины и окислов, а все сварочные и покрасочные работы — завершены. Кабель крепится на чистую сухую поверхность.

Третье. Установка греющего кабеля на водопроводную трубу начинается с плана: отмерьте трассу, отметьте краны, вентили, фланцы и места, где труба выходит из земли. Эти узлы обогреваются петлями — на них уйдет дополнительные метры кабеля.

Как закрепить греющий кабель на трубе

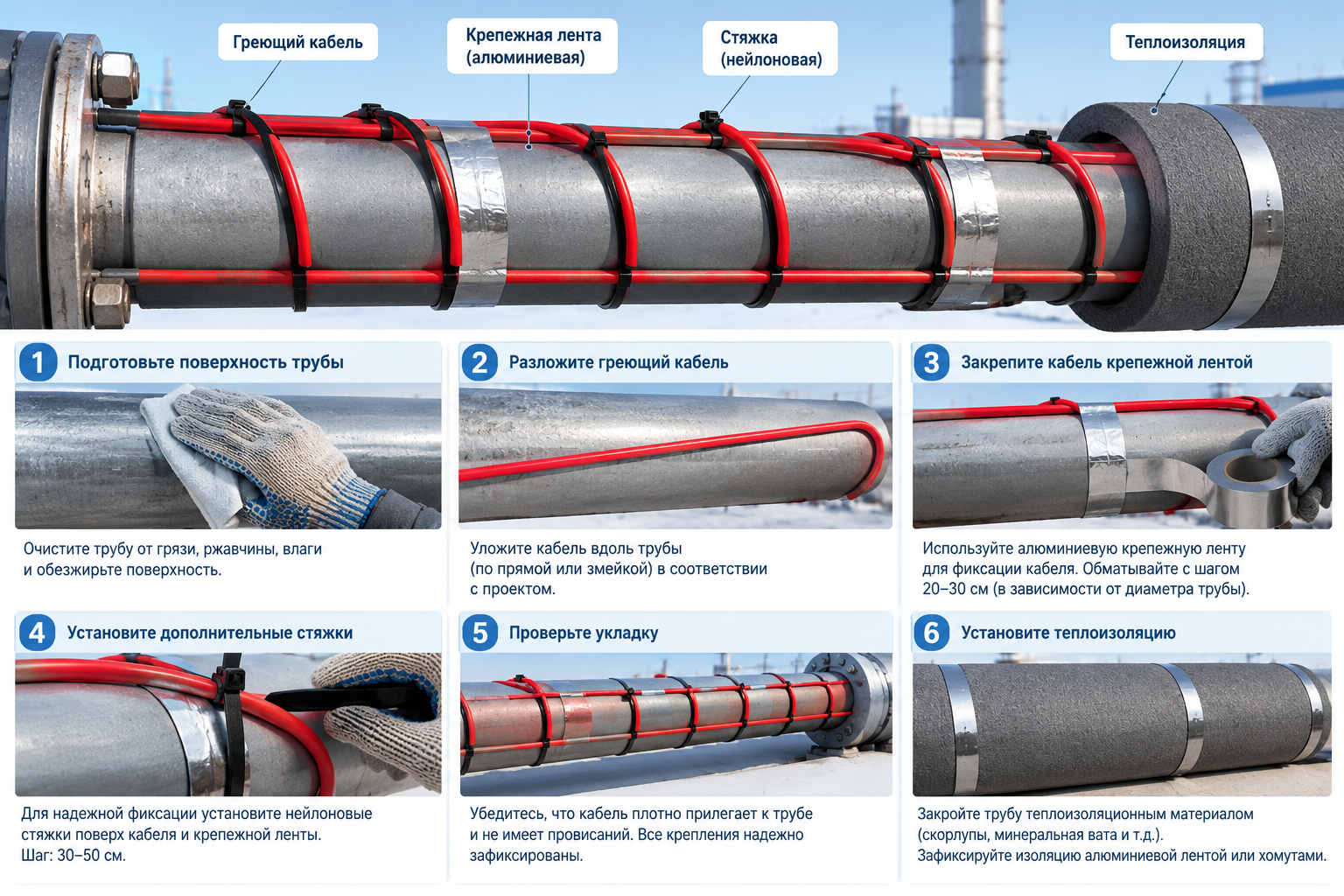

Правильное крепление греющего кабеля к трубе — это три слоя: фиксация, теплораспределение, защита. Разберем каждый.

Стеклотканевая лента — основной крепеж

Кабель фиксируют крепежной лентой с шагом 25–30 см, делая два витка вокруг трубы на каждой точке. Стеклотканевая лента для греющего кабеля выдерживает рабочую температуру системы, не горит и не провисает со временем, как капрон. Ленту не натягивайте: кабель должен лежать плотно, но без вдавливания в изоляцию.

Алюминиевый скотч — теплораспределение

После фиксации кабель проклеивают алюминиевым скотчем по всей длине. Такое крепление греющего кабеля алюминиевым скотчем решает две задачи: металл распределяет тепло по трубе, убирая локальные горячие точки, и не дает кабелю провалиться в мягкий утеплитель, где он перегреется. Алюминиевая лента для греющего кабеля особенно важна на пластиковых трубах — об этом ниже.

Пластиковые стяжки — допустимый вариант

Можно ли обойтись без ленты? Да, если использовать термостойкие пластиковые стяжки для фиксации кабеля. Обычные нейлоновые стяжки не подходят: они плавятся уже при +80 °C, а температура оболочки кабеля при работе достигает +65 °C и выше. Если сомневаетесь в маркировке стяжек, берите стеклотканевую ленту — она дешевле риска переделки.

Можно ли крепить греющий кабель стяжками? Можно, но только термостойкими и без фанатичной затяжки. Стянутый до врезания в оболочку хомут пережмет изоляцию, и там начнется отслоение.

Чем нельзя крепить греющий кабель

Запрещенные крепления:

• проволока и металлические полоски — врезаются в оболочку и замыкают экран;
• обычный канцелярский скотч — плавится и отклеивается при первом же нагреве;
• капроновая веревка и изоляционная лента — провисают и разрушаются от температурных циклов.

Правило простое: крепеж должен быть термостойким и не иметь острых кромок.

Пластиковая труба: подложка обязательна

Монтаж саморегулирующегося кабеля на трубу из ПНД, ППР или ПВХ имеет особенность — кабель не должен касаться пластика напрямую. Пластик плавится при +80 °C и хуже отводит тепло, чем металл. Решение: проклейте трассу монтажа алюминиевой лентой, поверх нее уложите кабель, зафиксируйте стеклотканевой лентой и снова проклейте сверху скотчем. Получится «сэндвич», который защищает трубу от локального перегрева.

Способы укладки: линейный и спиральный

Правильная укладка греющего кабеля на трубу зависит от соотношения мощности кабеля и теплопотерь трубы.

Укладка кабеля в одну нитку

Одиночную нитку ведут вдоль трубы на уровне «4 или 8 часов» — то есть на нижней боковой части, а не на самом дне, где скапливается вода и лед. Такой линейный монтаж греющего кабеля — самый простой и дешевый способ, он покрывает задачи от трубы Ду15 до Ду50 с утеплителем в средней полосе. Радиус изгиба на поворотах — не менее 25 мм, то есть примерно пять диаметров кабеля.

Укладка в две нитки

Если теплопотери выше мощности одной нитки, кабель кладут параллельно в две линии — на уровнях «4 и 8 часов» со сдвигом. Расстояние между нитками — не менее 10 см, иначе витки будут греть друг друга, а не трубу. Такая укладка в две нитки предпочтительнее спирали: тот же расход кабеля, но монтаж быстрее и проще контролировать.

Спиральная укладка

Спиральная укладка греющего кабеля — обмотка вокруг трубы с постоянным шагом. Типовой шаг спирали греющего кабеля на трубу — 30 см: при таком шаге расход кабеля примерно в полтора раза больше длины трубы, а обогрев получается равномерным со всех сторон. Спираль оправдана на тонких трубах, где некуда положить вторую нитку, и в местах с сильным обдувом ветром. Если по расчету коэффициент укладки выше 1,7, спираль невыгодна — переходите на линейную укладку в две нитки.

Арматура, повороты и разветвления

Краны, вентили и фланцы обогреваются петлями из свободного кабеля — так арматуру можно снять для ремонта, не разбирая систему. На каждом узле оставляйте запас 300–400 мм. На Т-образных отводах либо ставьте соединительную коробку, либо ведите кабель петлей по отводу и возвращайте на магистраль — если суммарная длина секции не превышает максимум, указанный в паспорте кабеля. Витки при спиральной укладке не должны соприкасаться друг с другом.

Подключение: муфты, заделка, защита

Порядок работ:

1. Оконцевите кабель концевой заделкой. Жилы внутри нее не соединяются между собой — это короткое замыкание.
2. Подключите кабель к силовому проводу соединительной муфтой. Узел соединения располагайте на обогреваемой трубе — там он не обмерзнет.
3. Подключите линию через УЗО и автомат.
4. При желании добавьте терморегулятор с датчиком на трубе: он отключит систему при +1...+3 °C и включит при понижении.

Муфтовка — самый ответственный этап, и ее лучше делать по видеоинструкции производителя комплекта. Ошибка в заделке через сезон превратится в короткое замыкание под утеплителем.

Теплоизоляция трубы с греющим кабелем

Теплоизоляция трубы с греющим кабелем — не опция, а половина системы. Без нее тепло уходит в воздух: кабель греет улицу, счетчик крутится, а в сильный мороз труба все равно промерзает. Ориентиры по толщине:

• 20–30 мм — для средней полосы при морозах до −25 °C;
• 40–50 мм — для районов с морозами до −40 °C;
• 60 мм и более — для труб, поднимающихся над землей, где ветер усиливает охлаждение.

Толщина теплоизоляции для трубы с кабелем определяется теплотехническим расчетом по диаметру трубы и минимальной температуре региона. Утеплитель наденьте сразу после проверки системы — промедление оставит кабель без защиты от механических повреждений и УФ.

Проверка перед утеплением

Не закрывайте кабель утеплителем, пока не убедитесь, что система работает:

1. Мультиметром измерьте сопротивление жил и экрана — оно должно совпадать с паспортным.
2. Включите систему и дайте ей прогреться 15–20 минут.
3. Проверьте тепловизором или на ощупь равномерность нагрева по всей трассе, особенно на муфтах.

Если какой-то участок не греет — ищите обрыв или плохую заделку до утепления. После монтажа утеплителя доступ к кабелю будет закрыт на годы.
